एक्स-रे ट्यूब में बीम रिस्ट्रिक्टर और कोलीमीटर: विस्तृत भौतिकी और इंजीनियरिंग (Complete Hindi Guide)

नैदानिक रेडियोग्राफी (Diagnostic Radiography) में, प्राथमिक एक्स-रे बीम (Primary X-Ray Beam) के आकार और क्षेत्र को नियंत्रित करना इमेज की गुणवत्ता सुधारने और मरीज को अतिरिक्त रेडिएशन से बचाने के लिए बेहद जरूरी है।

यदि बीम को नियंत्रित न किया जाए, तो वह शरीर के अनपेक्षित हिस्सों से टकराकर कम्टन स्कैटर (Compton Scatter) पैदा करती है, जिससे इमेज पर धुंधलापन (Fog) आता है और मरीज की रेडिएशन डोज बढ़ जाती है।

1. बीम रिस्ट्रिक्शन की भौतिकी: स्कैटर और इमेज कॉन्ट्रास्ट

जब एक्स-रे बीम मानव शरीर के ऊतकों (Tissues) से गुजरती है, तो मुख्य रूप से दो क्रियाएं होती हैं: फोटोइलेक्ट्रिक अवशोषण (जो इमेज का कॉन्ट्रास्ट बनाता है) और कम्टन स्कैटरिंग (जो नॉइज़ या धुंधलापन पैदा करता है)।

A. कम्टन स्कैटर कैसे बनता है?

एक्सपोज़ होने वाले ऊतक का कुल आयतन (Volume) कोलीमेटेड फील्ड के आकार पर निर्भर करता है:

Irradiated Tissue Volume=Field Area×Patient Thickness

फील्ड का आकार जितना बड़ा होगा, शरीर के उतने ही ज्यादा परमाणु एक्स-रे के संपर्क में आएंगे। इससे कम्टन स्कैटर किरणें अनिश्चित कोणों (Random Angles) पर निकलकर डिटेक्टर से टकराती हैं और इमेज पर एकसमान धुंधलापन (Fog) जमा कर देती हैं।

B. इमेज क्वालिटी और मरीज की सुरक्षा पर प्रभाव

• सब्जेक्ट कॉन्ट्रास्ट (Subject Contrast): बीम को सीमित करने से स्कैटर रेडिएशन कम होता है, जिससे समान घनत्व वाले ऊतकों के बीच का अंतर साफ़ दिखाई देता है।
• इमेज शार्पनेस: फील्ड का आकार छोटा रखने से किनारों का धुंधलापन (Edge Blur) कम हो जाता है।
• पेशेंट रेडिएशन डोज: बीम सीमित करने से मरीज के शरीर में जाने वाली कुल रेडिएशन ऊर्जा (Dose-Area Product – DAP) काफी घट जाती है।

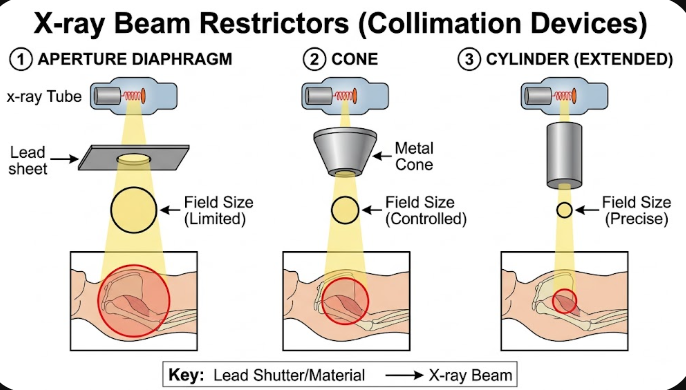

2. बीम रिस्ट्रिक्शन उपकरणों के प्रकार (Classification)

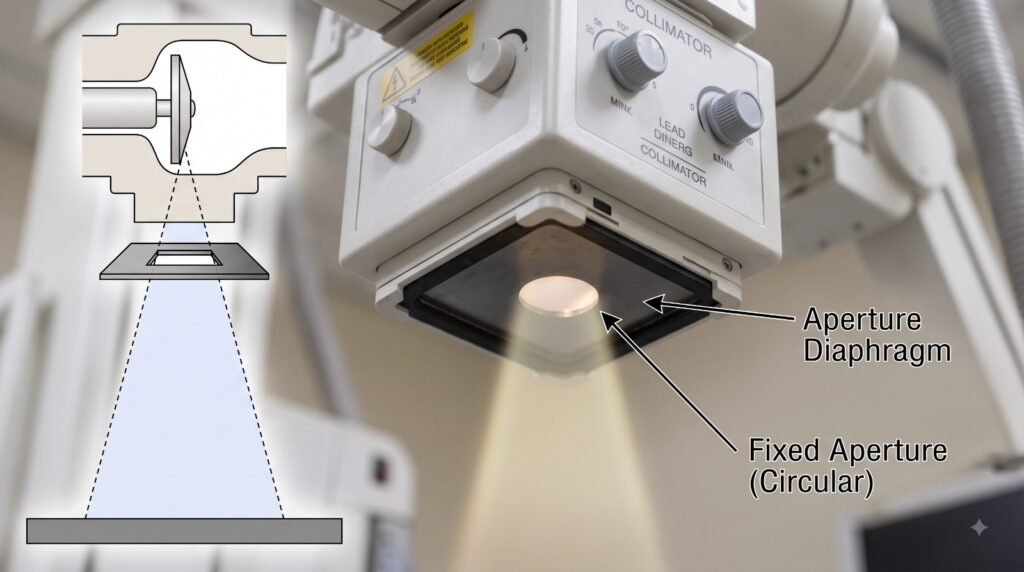

A. एपर्चर डायाफ्राम (Aperture Diaphragm)

• डिज़ाइन: यह सबसे सरल उपकरण है, जिसमें लेड (सीसे) की एक सपाट प्लेट के बीच में एक चौकोर या गोल छेद (Aperture) होता है।
• कार्य: इसे एक्स-रे ट्यूब के आउटपुट विंडो पर लगाया जाता है।
• सीमाएं: यह फोकल स्पॉट के बहुत पास होता है, जिससे इसके किनारों पर काफी चौड़ा धुंधलापन (Penumbra) बनता है और यह ऑफ-फोकस रेडिएशन को पूरी तरह से नहीं रोक पाता।

B. कोन्स और सिलेंडर्स (Cones and Cylinders)

Cones vs. Cylinders Schematic Diagram

• एक्सटेंशन कोन्स (Cones): ये धातु की बनी नलियां होती हैं जो नीचे की तरफ फैलती हैं। हालाँकि ये डायाफ्राम से बेहतर हैं, लेकिन इनका फैला हुआ आकार किनारों पर पनम्रा (Penumbra) बनने देता है।
• एक्सटेंशन सिलेंडर्स (Cylinders): ये एकसमान व्यास (Straight Diameter) वाली धातु की नलियां होती हैं। ये कोन्स की तुलना में बेहतर कोलीमेशन देती हैं क्योंकि इनका निचला सिरा फोकल स्पॉट से दूर होता है, जो बीम के किनारों को एकदम शार्प काटता है।
• उपयोग: डेंटल एक्स-रे, साइनस (Sinus) और रीढ़ की हड्डी के छोटे हिस्सों के एक्स-रे में।

C. वेरिएबल-एपर्चर लाइट-लोकलाइजिंग कोलीमीटर (Variable-Aperture Collimator)

यह आधुनिक एक्स-रे मशीनों में इस्तेमाल होने वाला सबसे उन्नत और मानक उपकरण है।

3. वेरिएबल-एपर्चर कोलीमीटर की इंजीनियरिंग

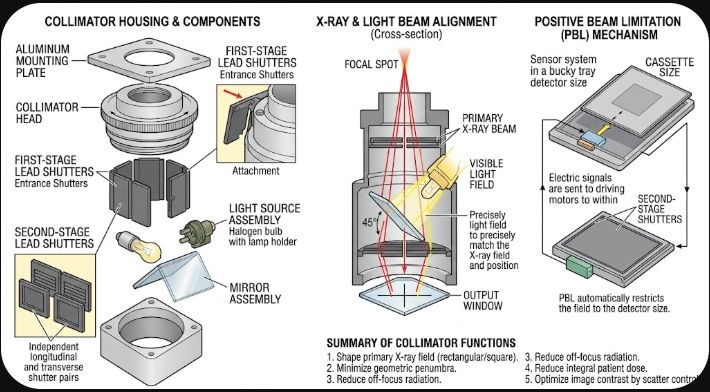

A. डुअल-स्टेज लेड शटर (Dual-Stage Shutters)

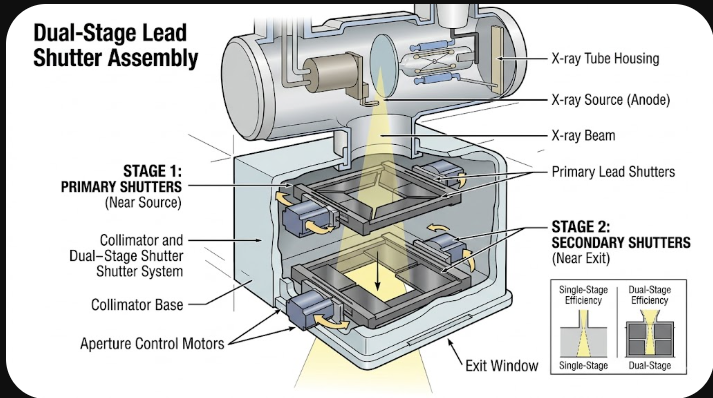

Dual-Stage Shutters Schematic Diagram

1. फर्स्ट-स्टेज (एंट्रेंस) शटर: कोलीमीटर के ऊपरी हिस्से में ट्यूब पोर्ट के ठीक पास लगे होते हैं। ये लेड पत्तियां ऑफ-फोकस रेडिएशन (Extrafocal Rays) को ट्यूब से बाहर निकलने से पहले ही सोख लेती हैं।
2. सेकंड-स्टेज (एग्जिट) शटर: इसमें सीसे की दो जोड़ियाँ (लंबाई और चौड़ाई के लिए) लगी होती हैं। ये आपस में विपरीत दिशा में खिसककर बीम को चौकोर या आयताकार रूप में सेट करती हैं।

B. लाइट-लोकलाइजिंग मैकेनिज्म (रोशनी से बीम देखना)

एक्सपोज़र देने से पहले एक्स-रे बीम के आकार को देखने के लिए:

• कोलीमीटर के अंदर एक तेज हैलोजन या LED बल्ब लगा होता है।
• बीम के रास्ते में 45∘ के कोण पर एक पतला, पारदर्शी शीशा (Mirror) लगाया जाता है।
• सटीक संरेखण (Calibration): फोकल स्पॉट से शीशे की दूरी और बल्ब के फिलामेंट से शीशे की दूरी बिल्कुल बराबर होती है (D1​=D2​)। इससे जो लाइट फील्ड मरीज पर दिखती है, एक्स-रे बीम ठीक उसी आकार और जगह पर पड़ती है।

C. ऑटोमैटिक पॉजिटिव बीम लिमिटेशन (PBL) सिस्टम

आधुनिक डिजिटल एक्स-रे मशीनों में PBL सिस्टम होता है:

• कैसेट ट्रे में लगे सेंसर्स एक्स-रे फिल्म या डिटेक्टर के आकार को पहचान लेते हैं।
• कोलीमीटर के अंदर लगी मोटरें अपने आप लेड शटर्स को एडजस्ट करके बीम को कैसेट के आकार से बड़ा नहीं होने देतीं।

4. बीम रिस्ट्रिक्टर्स का तुलनात्मक विवरण

5. क्वालिटी कंट्रोल और नियम (Quality Control Standards)

सुरक्षा मानकों को बनाए रखने के लिए कोलीमीटर की नियमित जांच की जाती है:

• रोशनी का स्तर (Illuminance Test): 100 cm की दूरी पर कोलीमीटर के बल्ब की रोशनी कम से कम 160 lux (या 15 foot-candles) होनी चाहिए।
• लाइट फील्ड और एक्स-रे बीम का मिलान: लाइट फील्ड और वास्तविक एक्स-रे बीम के बीच अंतर SID के ±2% से अधिक नहीं होना चाहिए।
• सेंट्रल रे परपेंडिकुलरिटी: सेंट्रल एक्स-रे बीम और डिटेक्टर के बीच 1∘ से ज्यादा का झुकाव नहीं होना चाहिए।

संक्षेप

बीम रिस्ट्रिक्टर और कोलीमीटर एक्स-रे ट्यूब के अनिवार्य सुरक्षा उपकरण हैं। ये लेड शटर्स और लाइट-मिरर ऑप्टिक्स का उपयोग करके स्कैटर रेडिएशन को घटाते हैं, मरीज को अनावश्यक रेडिएशन से बचाते हैं और एक्स-रे इमेज के कॉन्ट्रास्ट को बेहतर बनाते हैं।
