एनोड हील इफेक्ट (Anode Heel Effect) एक्स-रे ट्यूब का एक प्राकृतिक भौतिक प्रभाव (Physical Phenomenon) है। इसका मतलब है कि एक्स-रे बीम की तीव्रता (Intensity) पूरी बीम में एक समान नहीं होती—यह कैथोड (-) की तरफ अधिक और एनोड (+) की तरफ कम होती है।

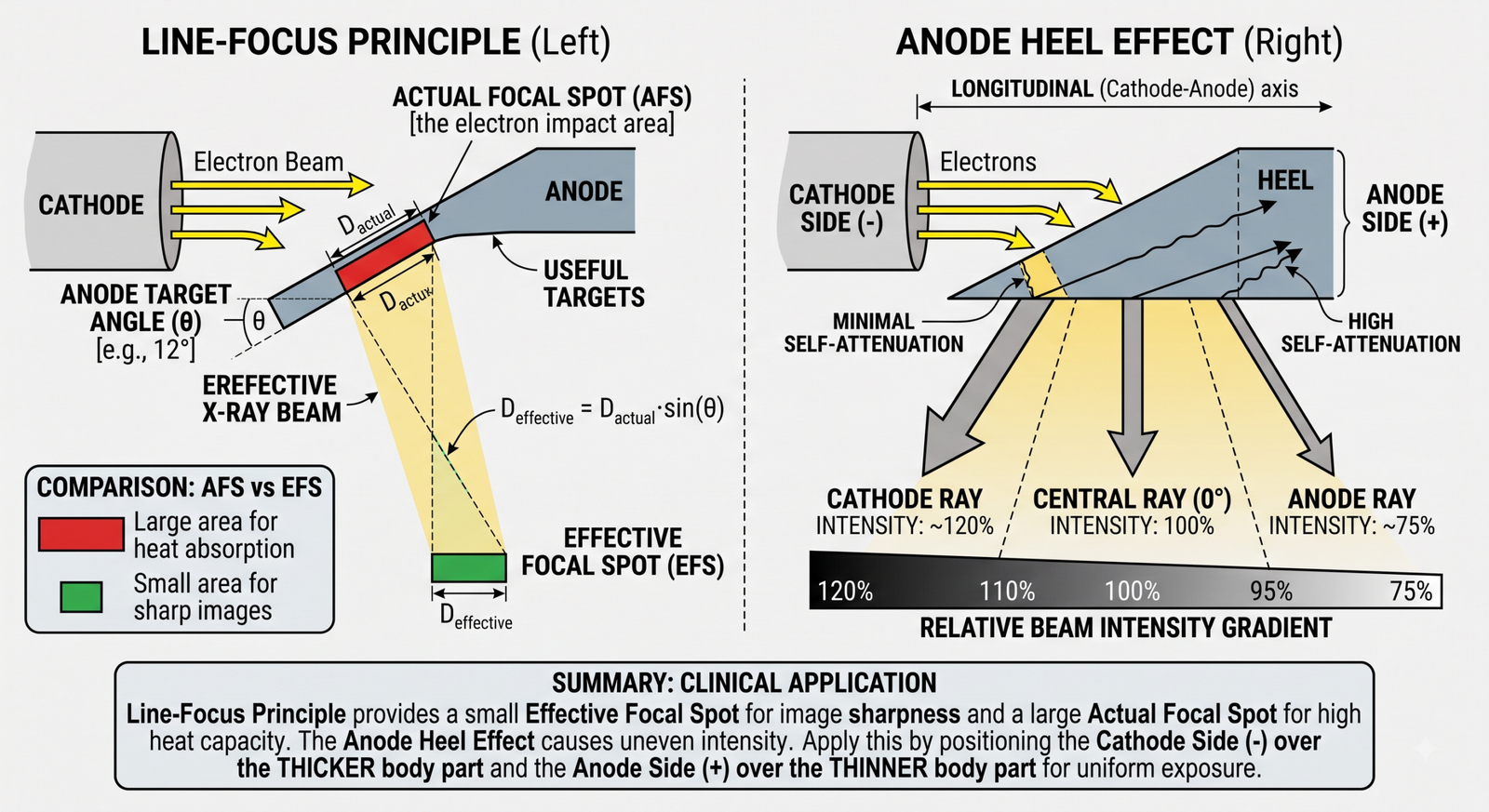

यह प्रभाव Line-Focus Principle (एनोड को तिरछा करने के सिद्धांत) का एक अनिवार्य दुष्परिणाम है।
1. यह क्यों होता है? (Physical Cause)
जब कैथोड से आने वाले उच्च-गति इलेक्ट्रॉन एनोड के टंगस्टन target से टकराते हैं, तो एक्स-रे केवल धातु की सतह पर ही नहीं बनते, बल्कि सतह के कुछ माइक्रोमीटर अंदर तक प्रवेश करके बनते हैं।
एनोड की सतह तिरछी (Angled) होने के कारण:
- कैथोड साइड (Cathode Side): इस तरफ से निकलने वाले एक्स-रे को टंगस्टन की बहुत पतली परत को पार करना पड़ता है। इसलिए इनका अवशोषण (Absorption) कम होता है और तीव्रता अधिक होती है।
- एनोड साइड (Anode Side): इस तरफ निकलने वाले एक्स-रे को एनोड धातु (Heel) के अंदर से होकर लंबा रास्ता तय करना पड़ता है। टंगस्टन एक्स-रे को सोख लेता है, जिससे इस तरफ बीम की तीव्रता कम हो जाती है।
इलेक्ट्रॉन बीम (Electron Beam)
| |
v v
+-------------------+
/ \
/ एनोड टारगेट \ <--- एनोड हील (Tungsten Heel)
+-----------------------+
/ | \
कैथोड साइड | एनोड साइड
(कम अवशोषण) | (अधिक अवशोषण)
उच्च तीव्रता मध्य बीम कम तीव्रता
| | |
v v v
[ 120% ] [ 100% ] [ 75% ]
2. एक्स-रे बीम में तीव्रता का अंतर (Intensity Distribution)
एक मानक एक्स-रे एक्सपोज़र (100 cm SID पर) में बीम की तीव्रता में लगभग 45% तक का अंतर आ जाता है:
| बीम की स्थिति | तीव्रता (Relative Intensity) | कारण |
|---|---|---|
| कैथोड साइड (Cathode) | 120% से 125% | धातु द्वारा कम अवशोषण (High Photon Count) |
| सेंट्रल बीम (Central Ray) | 100% | संदर्भ तीव्रता (Reference Level) |
| एनोड साइड (Anode) | 75% से 70% | एनोड धातु द्वारा अत्यधिक अवशोषण |
3. एनोड हील इफेक्ट को प्रभावित करने वाले कारक
- एनोड कोण (Anode Target Angle θ):
- एनोड का कोण जितना छोटा (Steep) होगा, एनोड हील इफेक्ट उतना ही अधिक होगा।
- सोर्स से डिटेक्टर की दूरी (SID):
- SID जितनी कम होगी (जैसे 75 cm), इमेज पर हील इफेक्ट का असर उतना अधिक दिखेगा।
- फील्ड का आकार (Collimation Field Size):
- एक्स-रे बीम जितनी चौड़ी (Open) खुली होगी, हील इफेक्ट का अंतर उतना अधिक स्पष्ट होगा।
4. क्लीनिकल उपयोग और पेशेंट पोजीशनिंग (Clinical Applications)
रेडियोग्राफर इस प्रभाव का उपयोग मरीज के असमान मोटाई वाले शरीर के अंगों का एक्स-रे करने के लिए करते हैं।
नियम: शरीर के मोटे हिस्से को कैथोड (-) साइड की तरफ और पतले हिस्से को एनोड (+) साइड की तरफ रखा जाता है, ताकि पूरी फिल्म पर एक समान एक्सपोज़र (Density) आए।
मुख्य उदाहरण:
- थोरैसिक स्पाइन (T-Spine AP): रीढ़ की हड्डी के निचले मोटे हिस्से (पेट के पास) को कैथोड की तरफ और ऊपरी पतले हिस्से (गर्दन के पास) को एनोड की तरफ रखते हैं।
- फीमर / जांघ की हड्डी (Femur): जांघ के ऊपरी मोटे हिस्से (Hip) को कैथोड साइड और घुटने के पतले हिस्से को एनोड साइड रखते हैं।
- मैमोग्राफी (Mammography): छाती की दीवार (Chest Wall) की तरफ कैथोड और पतले हिस्से की तरफ एनोड रखा जाता है।
संक्षेप
एनोड हील इफेक्ट के कारण एक्स-रे बीम में कैथोड की तरफ 120% और एनोड की तरफ 75% तीव्रता होती है। एनोड को तिरछा करने के कारण यह प्रभाव पड़ता है, लेकिन सही positioning करके इसका उपयोग इमेज क्वालिटी को बेहतर बनाने में किया जाता है।
