लाइन-फोकस सिद्धांत (Line-Focus Principle) एक्स-रे ट्यूब का एक मुख्य और महत्वपूर्ण सिद्धांत है। यह सिद्धांत एक्स-रे मशीन की एक बहुत बड़ी समस्या को हल करता है: इमेज की क्लेरिटी (Sharpness) को बढ़ाना और साथ ही एनोड (Anode) को पिघलने से बचाना।
1. मूल समस्या: इमेज डिटेल बनाम अत्यधिक गर्मी
एक्स-रे बनाते समय दो चीजें एक-दूसरे की विरोधी होती हैं:
- इमेज की क्लेरिटी (Spatial Resolution): एक्स-रे इमेज जितनी साफ और स्पष्ट चाहिए, एक्स-रे निकलने वाली जगह (Focal Spot) का आकार उतना ही छोटा होना चाहिए।
- गर्मी सहने की क्षमता (Thermal Load): एक्स-रे ट्यूब में इलेक्ट्रॉनों की 99% ऊर्जा गर्मी (Heat) में बदल जाती है और केवल 1% ही एक्स-रे बनती है। अगर बहुत छोटी जगह पर यह गर्मी पड़ेगी, तो एनोड पिघल जाएगा। इसलिए गर्मी को फैलाने के लिए Focal Spot का आकार बड़ा होना चाहिए।
इसी विरोधाभास को सुलझाने के लिए Line-Focus Principle का उपयोग किया जाता है।
2. सिद्धांत और गणित (Geometry & Concept)

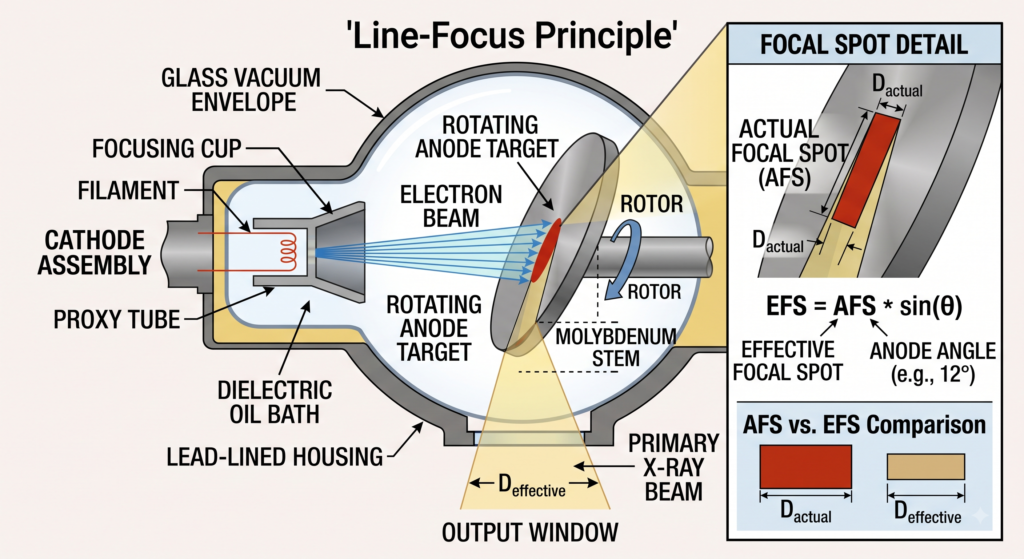

इस सिद्धांत में एनोड के target (जहाँ इलेक्ट्रॉन टकराते हैं) को थोड़ा तिरछा (Angled) बनाया जाता है। इस तिरछे कोण (Target Angle) के कारण दो प्रकार के Focal Spot बनते हैं:
- Actual Focal Spot (AFS): एनोड की सतह पर वह वास्तविक (भौतिक) जगह जहाँ इलेक्ट्रॉन टकराते हैं। यह आकार में बड़ा होता है, ताकि गर्मी बड़े हिस्से में फैल सके।
- Effective Focal Spot (EFS): मरीज और एक्स-रे फिल्म (Detector) की तरफ से देखने पर एक्स-रे बीम का जो आकार दिखाई देता है। यह आकार में छोटा होता है, जिससे इमेज बहुत साफ (Sharp) बनती है।
गणितीय सूत्र (Mathematical Formula)
Effective Focal Spot का आकार एनोड के कोण (θ) पर निर्भर करता है:
EFS=AFS×sin(θ)
- जैसे-जैसे एनोड का कोण (θ) कम होता है, Effective Focal Spot और छोटा होता जाता है, जिससे इमेज की डिटेलिंग बढ़ जाती है।
- आमतौर पर एक्स-रे मशीनों में एनोड का कोण 6∘ से 20∘ के बीच रखा जाता है (12∘ सबसे सामान्य है)।
3. अलग-अलग उपयोग और target angles
| उपयोग (Application) | एनोड कोण (θ) | Focal Spot का आकार | मुख्य उद्देश्य |
|---|---|---|---|
| मैमोग्राफी (Mammography) | 6∘ से 10∘ | बेहद छोटा (0.1 mm – 0.3 mm) | बारीक ऊतकों और माइक्रो-कैल्सीफिकेशन को साफ देखना। |
| जनरल एक्स-रे (General Radiography) | 12∘ से 15∘ | सामान्य (0.6 mm – 1.2 mm) | इमेज की क्वालिटी और गर्मी नियंत्रण के बीच संतुलन। |
| CT स्कैन और एंजियोग्राफी | 15∘ से 20∘ | बड़ा Focal Track (1.0 mm – 1.2 mm) | लगातार और भारी मात्रा में उत्पन्न गर्मी को सोखना। |
4. इसका साइड-इफेक्ट: एनोड हील इफेक्ट (Anode Heel Effect)
एनोड को तिरछा करने का एक दुष्परिणाम भी होता है, जिसे Anode Heel Effect कहते हैं।
चूँकि एक्स-रे एनोड की सतह के थोड़ा अंदर बनते हैं, इसलिए एनोड की तरफ से निकलने वाले एक्स-रे को टंगस्टन धातु के अंदर से होकर गुजरना पड़ता है, जिससे उनकी तीव्रता (Intensity) कम हो जाती है:
- कैथोड (Cathode) साइड: एक्स-रे बीम की तीव्रता अधिक (~120%) होती है।
- एनोड (Anode) साइड: एक्स-रे बीम की तीव्रता कम (~75%) होती है।
क्लीनिकल उपयोग: एक्स-रे करते समय शरीर के मोटे हिस्से (जैसे पेट या जांघ) को हमेशा कैथोड साइड की तरफ रखा जाता है ताकि पूरी इमेज पर एक समान एक्स-रे पड़े।
संक्षेप
Line-Focus Principle एनोड को तिरछा करके Actual Focal Spot को बड़ा (गर्मी सोखने के लिए) और Effective Focal Spot को छोटा (साफ फोटो खींचने के लिए) बनाए रखता है।
